PCB涂覆檢測流水線
設備介紹:在線式全自動涂覆線,可單閥、雙閥涂覆、AOI自動檢測涂覆效果、自動存板,可選擇視覺定位,整板涂覆或選擇性涂覆。
優勢:全套自動化解決方案、高效,與全球領先的涂覆裝配工藝相同,身份識別、程序自動化調用、防呆、數據統計等功能,實現制造智能化。
自動涂覆機
產品參數

機器特點:

全套自動化解決方案、高效,與全球領先的涂覆裝配工藝相同

身份識別、程序自動化調用、防呆、數據統計等功能

實現制造智能化。


系統介紹:

在線式全自動涂覆線,可單閥、雙閥涂覆、AOI自動檢測涂覆效果、自動存板,可選擇視覺定位,整板涂覆或選擇性涂覆。



設備說明:

1.布局為總尺寸,單臺機的詳細尺寸在分項明細表里有呈現。

2.三防涂覆機,流水線有兩段動力,獨立控制,獨立待料區,在噴涂機工作的時候,不會有進料的可能,產品噴涂完成,才會給要料信號,產品在待料取移至噴涂工作位。



項次

名稱及規格

單位

數量

外形尺寸

備注

涂覆機

1

 L=1100mm W=1300mm H=1700mm

高度 900 ± 20mm

接駁臺

2

L=500mm W=900mm H=1100mm

高度 900 ± 20mm

AOI檢測機

1

L=1100mm W=1300mm H=1700mm

高度 900 ± 20mm

存板機

1

L=800mm W=800mm H=1500mm

高度 900 ± 20mm


參數表格:


噴涂機技術要求

序號

設備

參數項目

技術要求

備注

1


軌道尺寸

50*50mm-600*600mm(軌道寬度必須可調性)

2

軌道模式

采用不銹鋼坦克鏈,雙層軌道往返設計

3

設計模式

線體各設備功能獨立性拼接模式,各自標準smema線接口

4

開關、繼電器

采用知名大品牌

5

馬達品牌

松下、三菱、西門子進口品牌(或同檔次一線進口品牌,其它不合格)

6

PLC品牌

松下、三菱、西門子進口品牌(或同檔次一線進口品牌,其它不合格)

7

全自動噴涂機

噴涂精度

定位精度±200um

8

重復精度±200um

9

編程

手/自動均可

10

排風

自動排風系統

11

x、y軸移動速度

0-1000MM/s

12

Z、U軸移動速度

0-400MM/s

13

Z軸高度

0-200MM

14

噴頭

頭部雙閥配置針式與(噴霧式左右45°角噴涂能力5-10mm寬度)

15

軸數

X、Y、Z、U

16

噴涂范圍及精度

噴涂范圍≥550mm*550mm,噴涂閥需精細化,噴涂厚度均勻,差異在0.1mm之內;

17

導軌寬窄調幅方式

自動調節

18

導軌運行速度

0-5m/min

19

膠閥

針式膠閥、霧化閥、(適用硅膠三防漆

20

流向

流向可任意更改

21

氣罐

采用中小型氣罐

22

清洗方式

自動清洗

23

絲桿、滑塊

采用知名大品牌

24

伺服控制器

采用松下、三菱、西門子進口品牌三選一

25

軟件控制系統

采用研華工控電腦+IO板控制

26

周期時間

250*250mmPCB 22秒內完成

備注:噴涂線各段設備規格參數請參照上述“通用參數”,若配置關鍵電器品牌外則需要配置同類型同檔次品牌(與松下、三菱同類進口一線品牌)

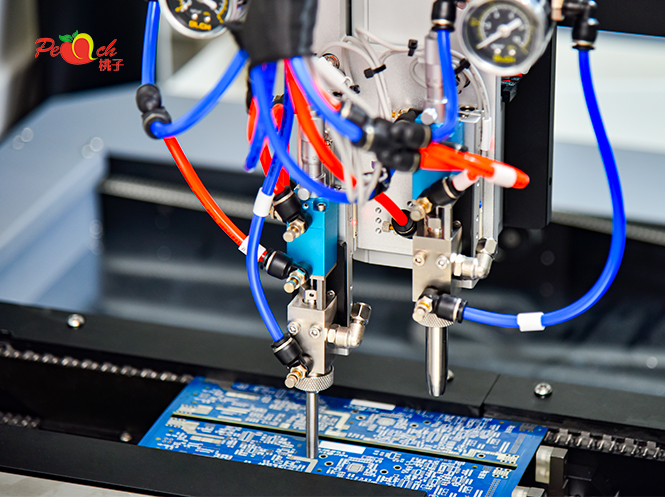

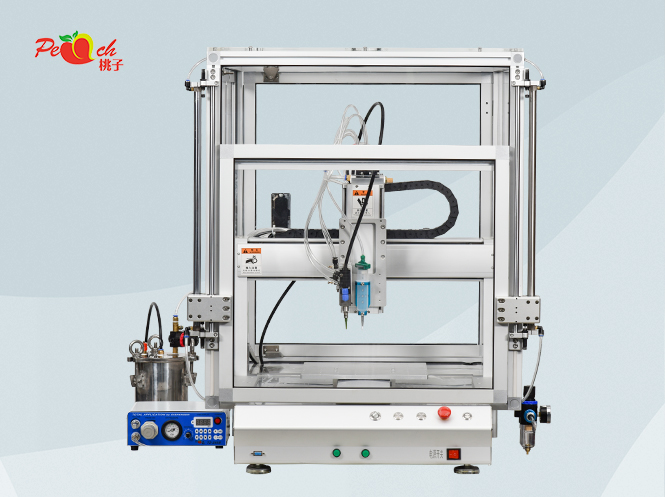

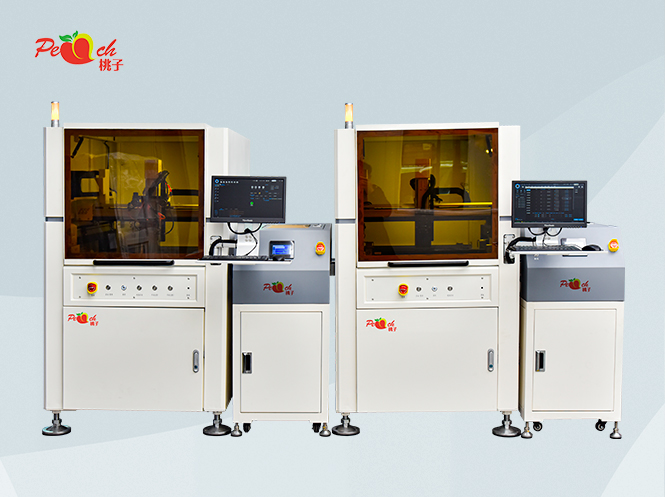

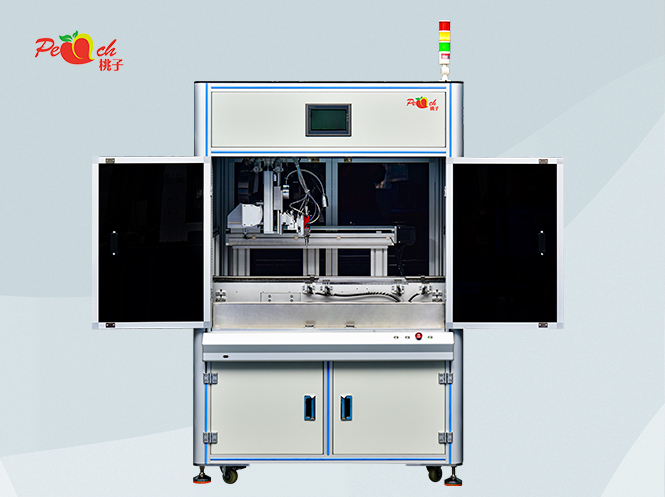

樣品圖片
